ハンドスキャナーの取り付け手順

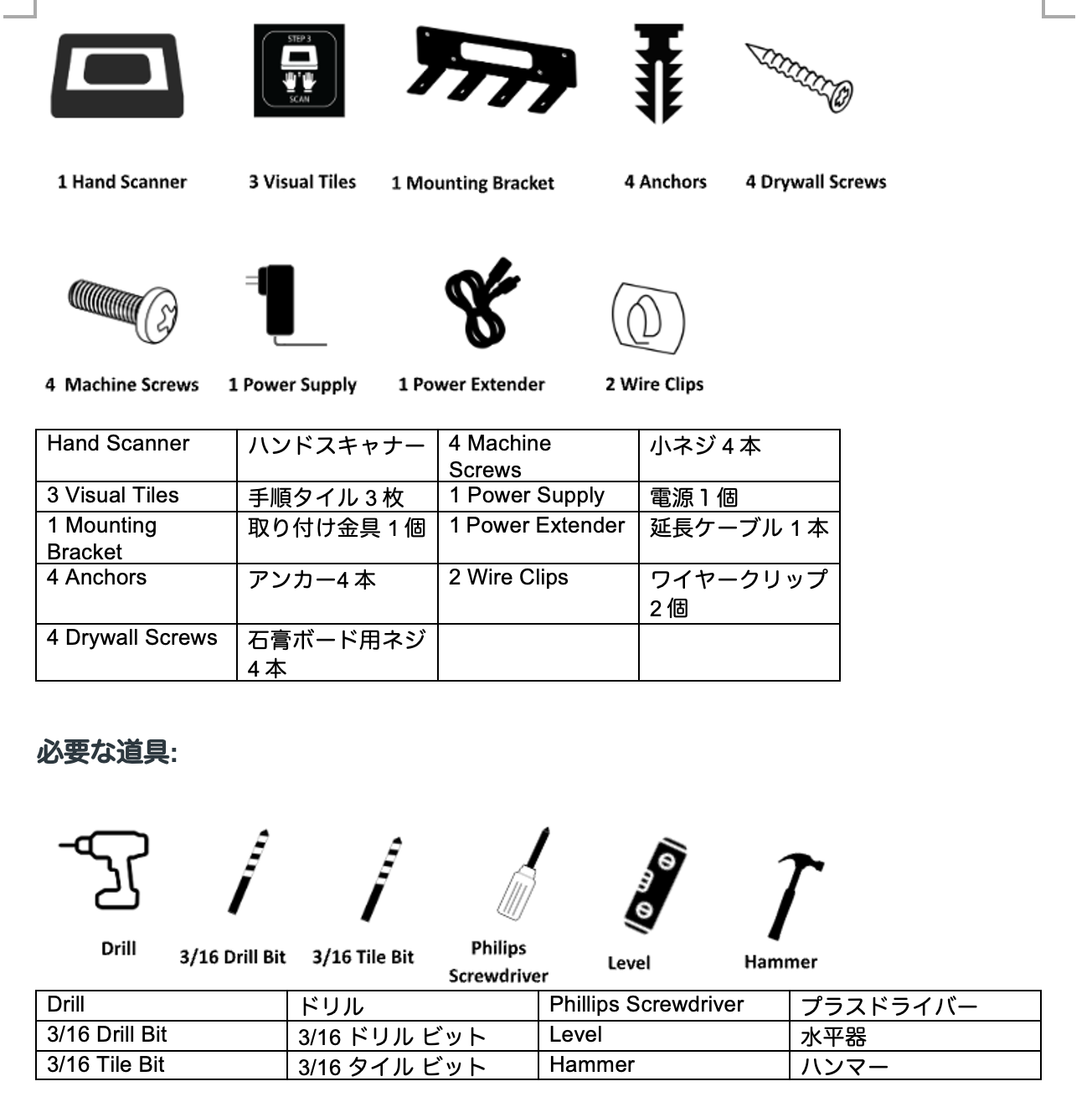

設置用金具と部品

一般的な壁への取り付け手順

1. 最適な設置場所を見つける

手を洗って乾かし、すぐにスキャンできるように、手洗い場付近の壁で設置できる場所を探しましょう。

できる限り、床から127cmの高さに本体を設置してください。

• 注意: ハンドスキャナーを理想的な場所に設置するには、ペーパータオルディスペンサーやソープディスペンサーの位置を変える必要があるかもしれません。
• 注意: ペーパータオルや石鹸ディスペンサーを再設置しないと、地元の保健所から違反処分を受ける可能性があります。
• 注意: 手洗い場の横に消火器がある場合、緊急時に消火器を使用できるように注意してください。

電源:

電源ケーブルが届くよう、設置場所付近にコンセントがあるか事前に確認してください。電源ケーブルの長さは90cmですが、付属の延長ケーブルを使用すると275 cmになります。

設置:

スキャナーのセンサーは光に非常に敏感です。穴あけを行う前に、スキャナーをコンセントに差し、取り付け予定場所の壁に固定してください。デバイスの青いライトが点灯したままになっていないことを確認してください。

手をかざしていないのに青いライトが点灯する場合は、モーションセンサーが作動しています。ライトが作動しなくなる高さまで本体の位置を調整してください。ステンレスによる光の反射で誤作動する可能性があるため、可能であれば、スキャナーをステンレスの上に設置するのは避けてください。

スキャナーの下は20cm確保してください。これにより、ユーザーが手を置く余裕ができ、干渉を制限できます。

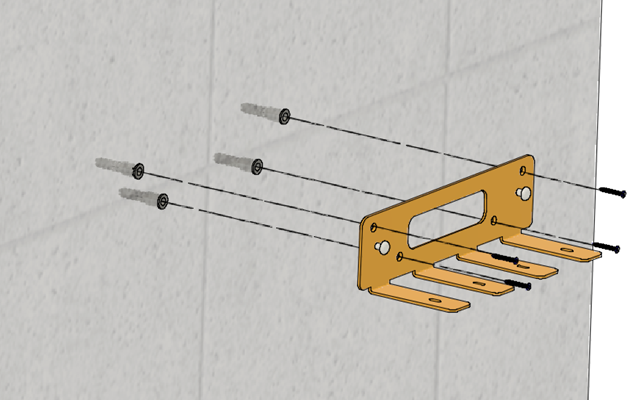

2. 設置場所に金具を取り付ける

● 水平器を使用して金具が水平か確認し、壁に4つのネジ穴の印をつけます。

● 注意: 本機の幅は金具より2.5cm広くなっています。

• 4.5mmのドリルビットで印をつけた4箇所に穴を開け、アンカーを取り付けます。
• 石膏ボード用のネジで金具を壁に取り付けます。
• 壁の材質によっては、アンカーを取り付けるためにハンマーが必要な場合があります。

タイルに取り付ける場合は、金具の上部2つの穴をタイルの溝に合わせてネジ止めしてください。下の2つのネジは必要ありません。**使いやすさを考えて設置しましょう。常に使いやすく見やすい場所に取り付けてください。**

3. 本体を金具に取り付ける

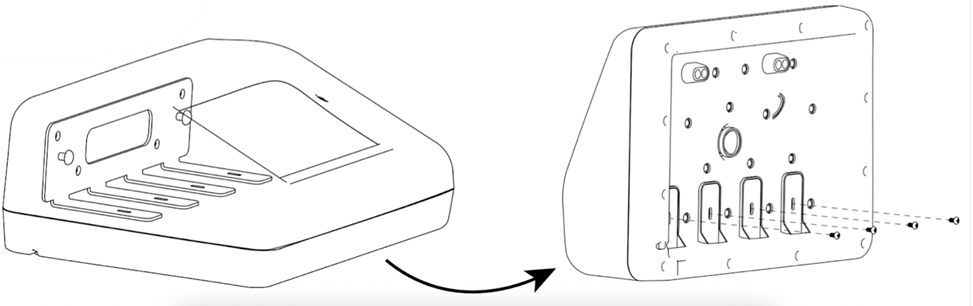

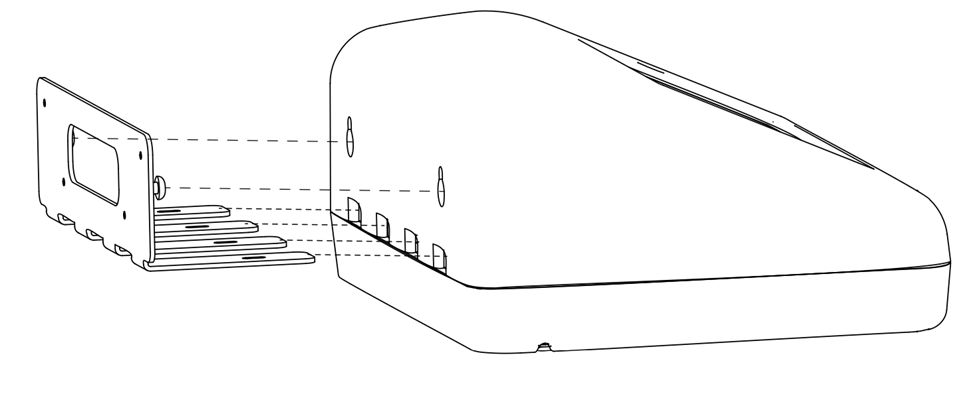

• 本体の背面を金具に差し込みます。
• 本体を軽く押さえつけて固定させます。
• 本体底面にある穴にネジを差し込み、締めます。

4. 設定とテスト

ハンドスキャナーをコンセントに差し込みます。PathSpot アプリケーション画面が自動的に表示されます。画面が起動するまで待ちます。デバイスの下に手を置いたときにライトが点灯すれば、ハンドスキャナーの取り付けは成功です。画面の指示に従って設定を行なってください。

ソフトウェアのアップデート。スキャナーが Wi-Fi に接続されている場合、アップデートが開始されることがあります。その場合は、次に進む前にアップデートを行ってください。

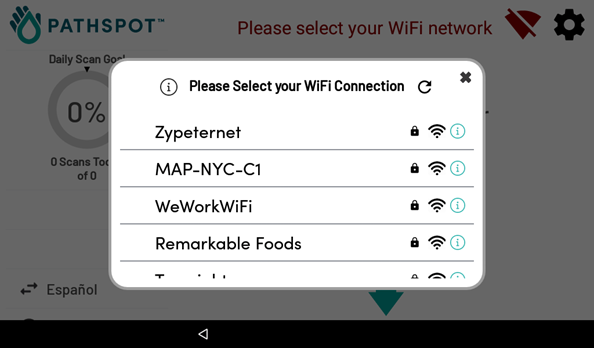

設置場所のWiFiに接続します。ネットワークによってはパスワードが必要な場合があります。

自動登録。Wifiに接続すると、スキャナーは自動登録されるはずです。登録されない場合は、support@pathspottech.com までご連絡ください。

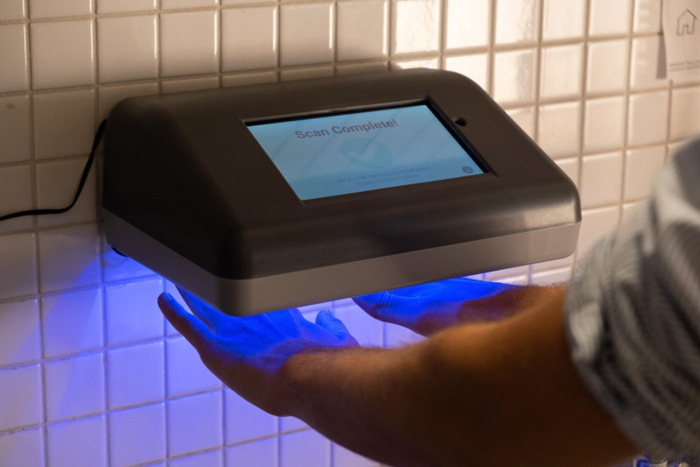

スキャナーを試してみましょう。画面の指示に従って手をスキャンします。スキャナーの下に手を置くと、紫色のライトが点灯し、タイマーのカウントが開始されます。指示に従って、手を裏返し、反対側もスキャンします。

緑または赤色の画面が表示されると、スキャナーが正常に動作しているということです。

本体を設置したことで、つまずく危険が生じたり、消火器や非常口などの使用が妨げられたりしないように常に注意してください。また、付属の延長ケーブルをドアの隙間から通さないでください。
